水滴角测试是一种常用的表面测量技术，用于研究材料表面的润湿性和界面特性，以及评估材料表面的处理效果。水滴角（Contactangle,0)是指在气、液、固三相交界处，固液界面和气液界面之间的夹角，液体在固体表面上水滴角的大小，可以衡量该液体对其固体表面的润湿性能，如图1所示。水滴角测试的原理是将一滴液体滴在待测表面上，然后测量液滴与表面之间的水滴角，即液滴与表面接触的角度。

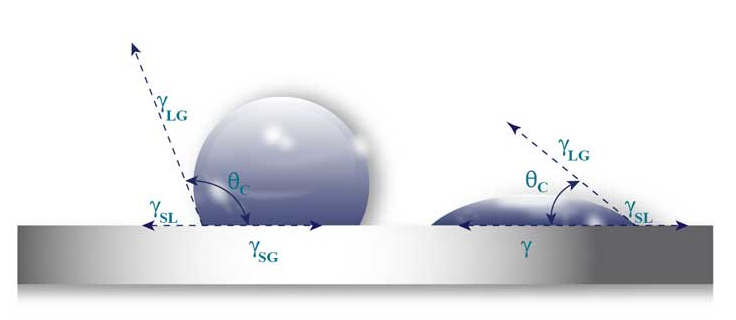

图1 水滴角示意图

等离子清洗后，表面一般用肉眼很难看出有什么变化，干净程度的评价在行业内一般采用SEM的技术进行直观的表征。很少使用较为量化的测试手段进行评价。一般来说材料其表面原子具有较高的表面能，它们都力图使自身表面能区域降低，在宏观表现即为吸附，采用等离子清洗后消除了表面吸附物，材料表面能又趋于较高状态，若处理后的表面放置一段时间后，表面由于其吸附作用，又将会导致形成一层污秽物质。因此，对于清洗后具有高表面能的物体表面，可以采用测量水滴角的方式定量测定清洗干净程度。

水滴角测试是非常实用的检测方法,它是指使用等离子清洗机处理材料前、后分别向表面滴水,并用专门的水滴角测试仪测量前后角度变化,从而量化表面能量变化与洁净效果。

测量水滴角的方法有很多种，其中常用的测量方法主要分为量角法、测高法。两种方法中最为直观的方法就是量角法，即直接观测固体表面上的平衡液滴外形，作气液界面切线；测高法是将液体不断滴在固体表面上，当固体表面上的液体高度达某一最大值后，随后的液量增加，只会扩大固液界面面积，在均匀的固体表面上，将形成固定高度的圆形“液饼”。最后通过液面高度、重力加速度、液体密度和液体表面张力即可算出水滴角大小，该方法是一种很实用的水滴角测量方法。水滴角越大，表示液滴在表面上的润湿性越差；水滴角越小，表示液滴在表面上的润湿性越好，下图2为PET材料等离子清洗前后水滴角变化。

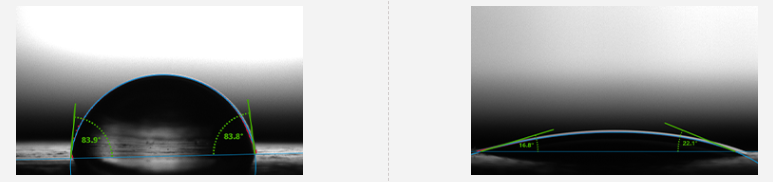

图2 PET材料等离子清洗前后水滴角对比

等离子清洗水滴角标准

等离子清洗对于不同的材料水滴角标准都是不一样的， 一般来说水滴角越小，说明等离子清洗的效果越好，表面润湿性能就越好。一般来说，高分子塑料类清洗完水滴角在20-60°左右，不同类型塑料不太一样，像PTFE这类比较难处理的塑料，水滴角可能会在40°以上，玻璃，金属类等离子清洗完水滴角一般能到10°以下，甚至接近0°。

以上就是关于等离子清洗水滴角标准的介绍，通过水滴角的测量，将等离子清洗后的表面干净程度用水滴角的方式定量表示出来，更有效的说明干净的程度，而不仅仅停留在观察仪器的直观表征，使得等离子清洗效果更加具有理论说服力。
